HỒ SƠ THIẾT KẾ NỘI THẤT GỒM NHỮNG GÌ?

Khi nhắc đến thiết kế nội thất, nhiều người thường nghĩ ngay đến những hình ảnh phối cảnh 3D. Tuy nhiên, 3D chỉ giúp hình dung không gian sau khi hoàn thiện, còn để công trình có thể thi công chính xác, cần một bộ hồ sơ kỹ thuật chi tiết đi kèm.

Vậy một bộ hồ sơ thiết kế nội thất đầy đủ gồm những bản vẽ nào, mỗi bản vẽ có vai trò gì và được sử dụng ra sao trong quá trình thi công? Cùng BAZZO đi vào từng phần cụ thể dưới đây.

1. Hồ sơ thiết kế nội thất là gì?

Hồ sơ thiết kế nội thất có thể hiểu đơn giản là bộ tài liệu thể hiện đầy đủ căn nhà sẽ được bố trí, hoàn thiện và thi công như thế nào.

Trong đó, phối cảnh 3D giúp gia chủ dễ hình dung không gian sau khi hoàn thiện: màu sắc ra sao, vật liệu nào được sử dụng, đồ nội thất được bố trí thế nào. Còn các bản vẽ kỹ thuật sẽ thể hiện cụ thể hơn những thông tin cần thiết để thi công, chẳng hạn như kích thước đồ nội thất, vị trí ổ cắm, đèn, trần, sàn, vật liệu hoàn thiện hay cấu tạo của từng hệ tủ.

Nhờ có bộ hồ sơ này, gia chủ có thể biết trước phương án thiết kế của mình sẽ được triển khai ra sao, đồng thời đội ngũ thi công cũng có căn cứ rõ ràng để thực hiện đúng thiết kế, hạn chế việc làm sai hoặc phải chỉnh sửa nhiều trong quá trình thi công.

2. Hồ sơ thiết kế nội thất gồm những gì?

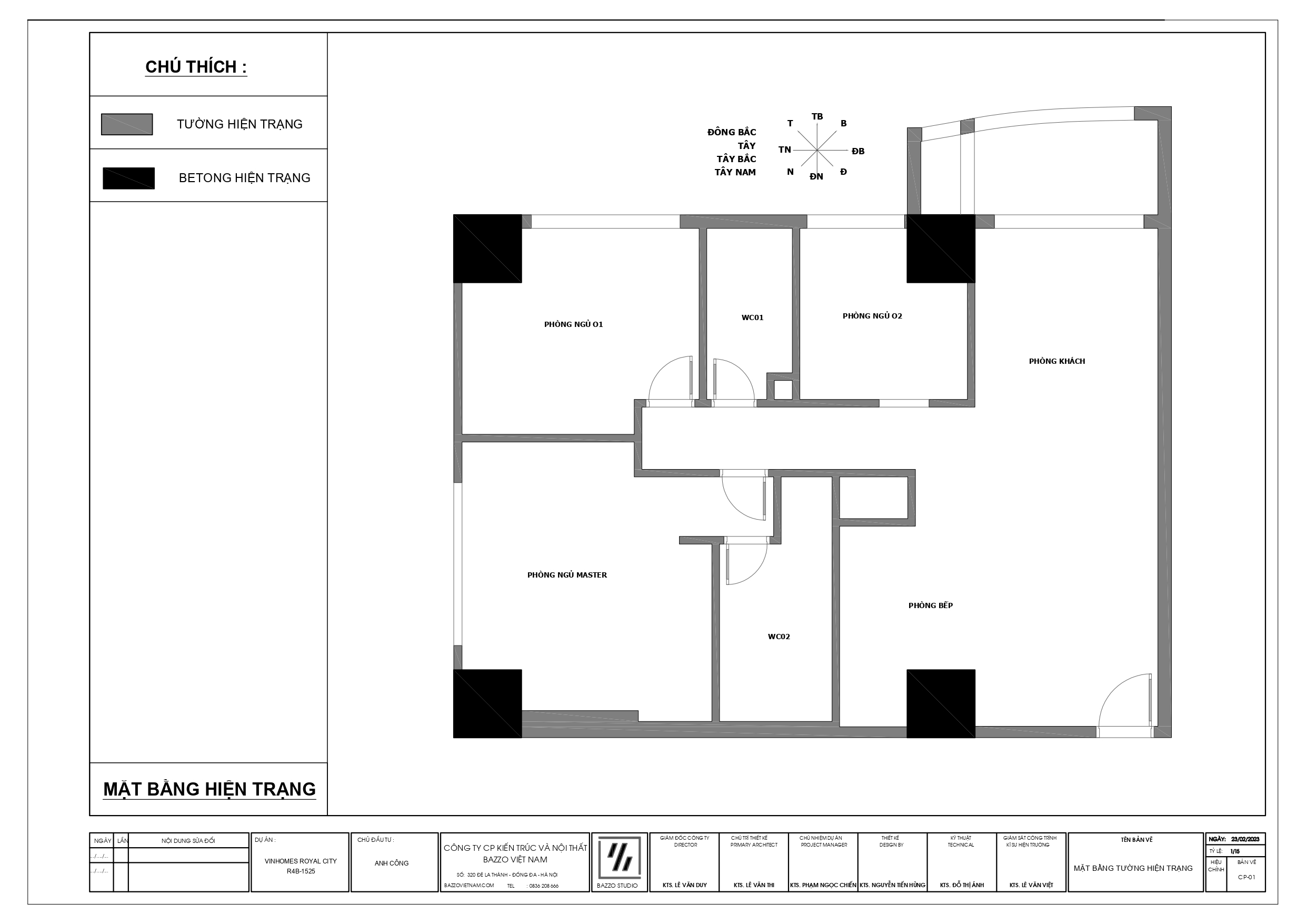

2.1. Bản vẽ khảo sát hiện trạng

Trước khi bắt đầu thiết kế, kiến trúc sư cần nắm rõ tình trạng thực tế của công trình.

Bản vẽ khảo sát hiện trạng sẽ ghi lại các thông tin như kích thước mặt bằng, vị trí tường, cột, dầm, cửa đi, cửa sổ, cao độ trần và những hạng mục đang có sẵn trong không gian.

Những thông tin này giúp kiến trúc sư biết công trình đang có gì, khu vực nào có thể thay đổi và đâu là những yếu tố cần giữ lại hoặc phải tính đến khi thiết kế.

Đặc biệt với các công trình cải tạo, bước khảo sát hiện trạng càng quan trọng bởi phương án mới phải được phát triển dựa trên kết cấu và điều kiện có sẵn, thay vì thiết kế từ một mặt bằng hoàn toàn trống.

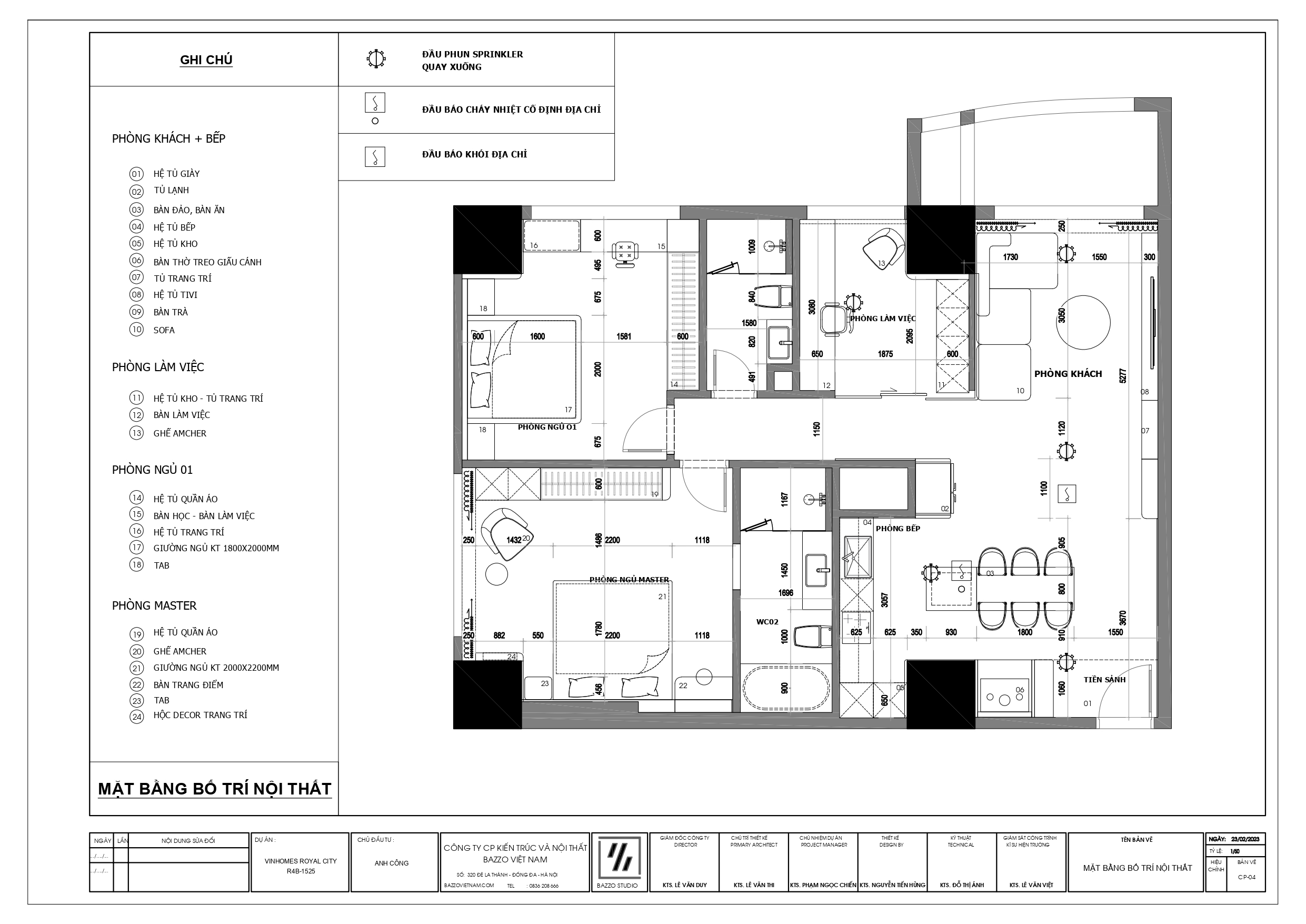

2.2. Bản vẽ bố trí mặt bằng nội thất

Nếu bản vẽ hiện trạng cho biết không gian đang có gì, thì bản vẽ bố trí mặt bằng sẽ cho thấy không gian đó sẽ được sắp xếp và sử dụng như thế nào.

Trên bản vẽ này, các khu vực chức năng và những món nội thất chính như sofa, bàn ăn, giường, tủ, bàn làm việc hay hệ bếp sẽ được bố trí theo một phương án cụ thể.

Tuy nhiên, bố trí mặt bằng không đơn giản là đặt đồ vào những vị trí còn trống. Kiến trúc sư cần tính toán kích thước, khoảng cách và lối di chuyển để việc sử dụng hằng ngày được thuận tiện. Chẳng hạn, sofa không nên chiếm quá nhiều diện tích khiến lối đi bị hẹp; khoảng cách giữa giường và tủ cần đủ để sử dụng thoải mái; khu vực bếp và bàn ăn cũng cần được sắp xếp sao cho thuận tiện khi di chuyển và sinh hoạt.

Vì vậy, bản vẽ bố trí mặt bằng là một trong những bước quan trọng nhất của thiết kế nội thất. Đây là lúc công năng và cách sử dụng không gian được xác định rõ trước khi tiếp tục phát triển về phong cách, màu sắc và vật liệu.

Nếu bạn vẫn đang cân nhắc có cần một đơn vị chuyên môn đồng hành từ giai đoạn này hay không, có thể xem thêm bài viết Có nên thuê thiết kế nội thất không?

2.3. Phối cảnh 3D nội thất

Sau khi phương án bố trí mặt bằng đã được thống nhất, phối cảnh 3D sẽ giúp gia chủ hình dung rõ hơn không gian sau khi hoàn thiện.

Thông qua hình ảnh 3D, các yếu tố như màu sắc, vật liệu, ánh sáng, hình khối, tỷ lệ đồ nội thất và cách các chi tiết kết hợp với nhau sẽ được thể hiện trực quan hơn.

Nếu bản vẽ mặt bằng tập trung vào việc bố trí công năng và cách sử dụng không gian, thì phối cảnh 3D giúp gia chủ nhìn rõ hơn phần thẩm mỹ: căn phòng sẽ có cảm giác như thế nào, màu sắc có phù hợp không, vật liệu có hài hòa hay các món đồ có cân đối với tổng thể hay không.

Đây cũng là giai đoạn phù hợp để điều chỉnh thiết kế trước khi triển khai thi công. Những vấn đề như màu gỗ quá tối, hệ tủ chưa cân đối, mảng tường chưa hợp lý hay cách phối vật liệu chưa đúng mong muốn có thể được nhận ra và thay đổi ngay trên bản thiết kế, thay vì phải sửa khi công trình đã được thi công.

2.4. Hồ sơ kỹ thuật nội thất

Sau khi phương án thiết kế đã được thống nhất, hồ sơ kỹ thuật sẽ chuyển những ý tưởng trên bản vẽ thành các thông tin cụ thể để đội ngũ thi công và sản xuất có thể triển khai ngoài thực tế.

Tùy vào hiện trạng và phạm vi của từng công trình, hồ sơ kỹ thuật có thể gồm nhiều nhóm bản vẽ khác nhau.

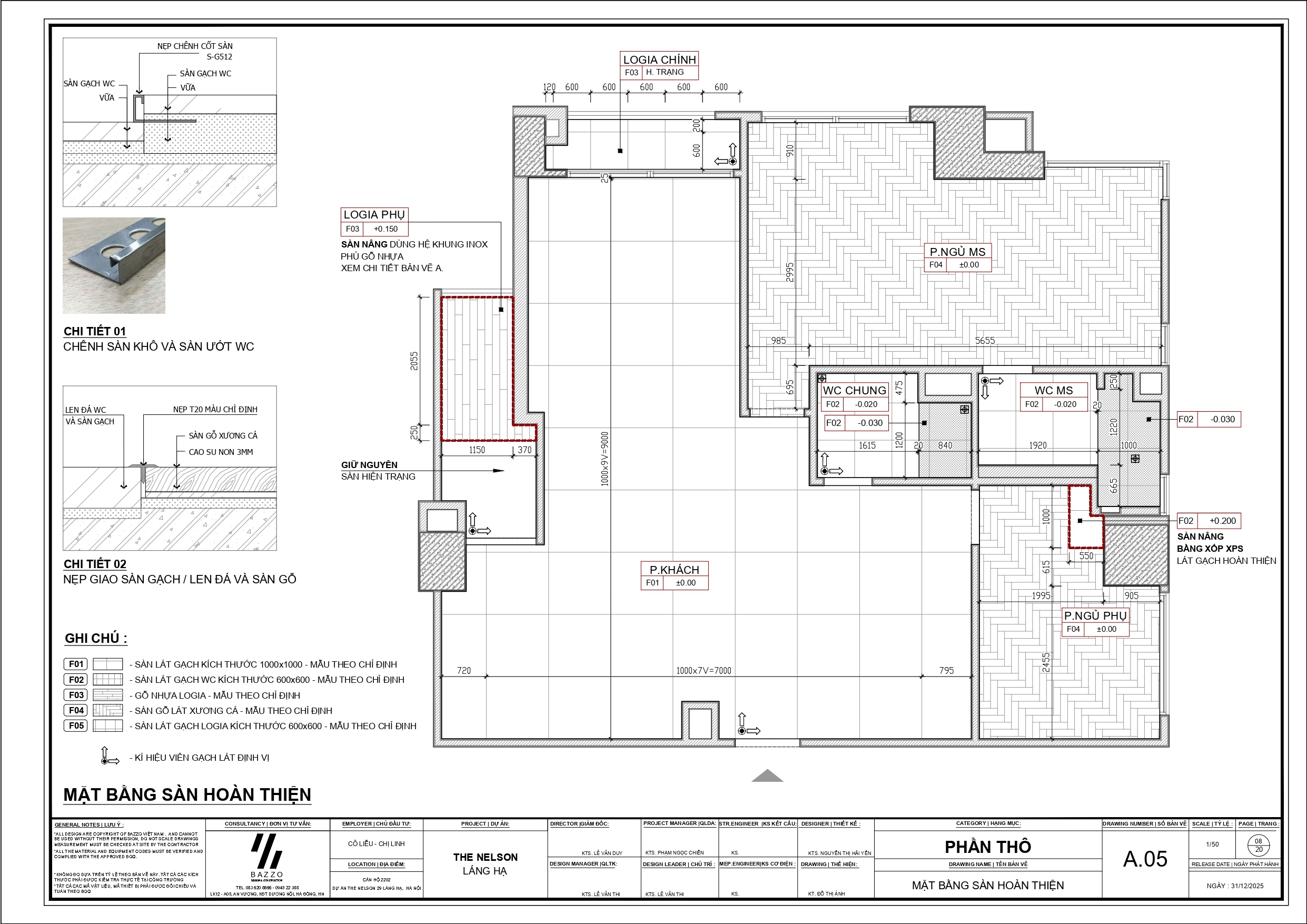

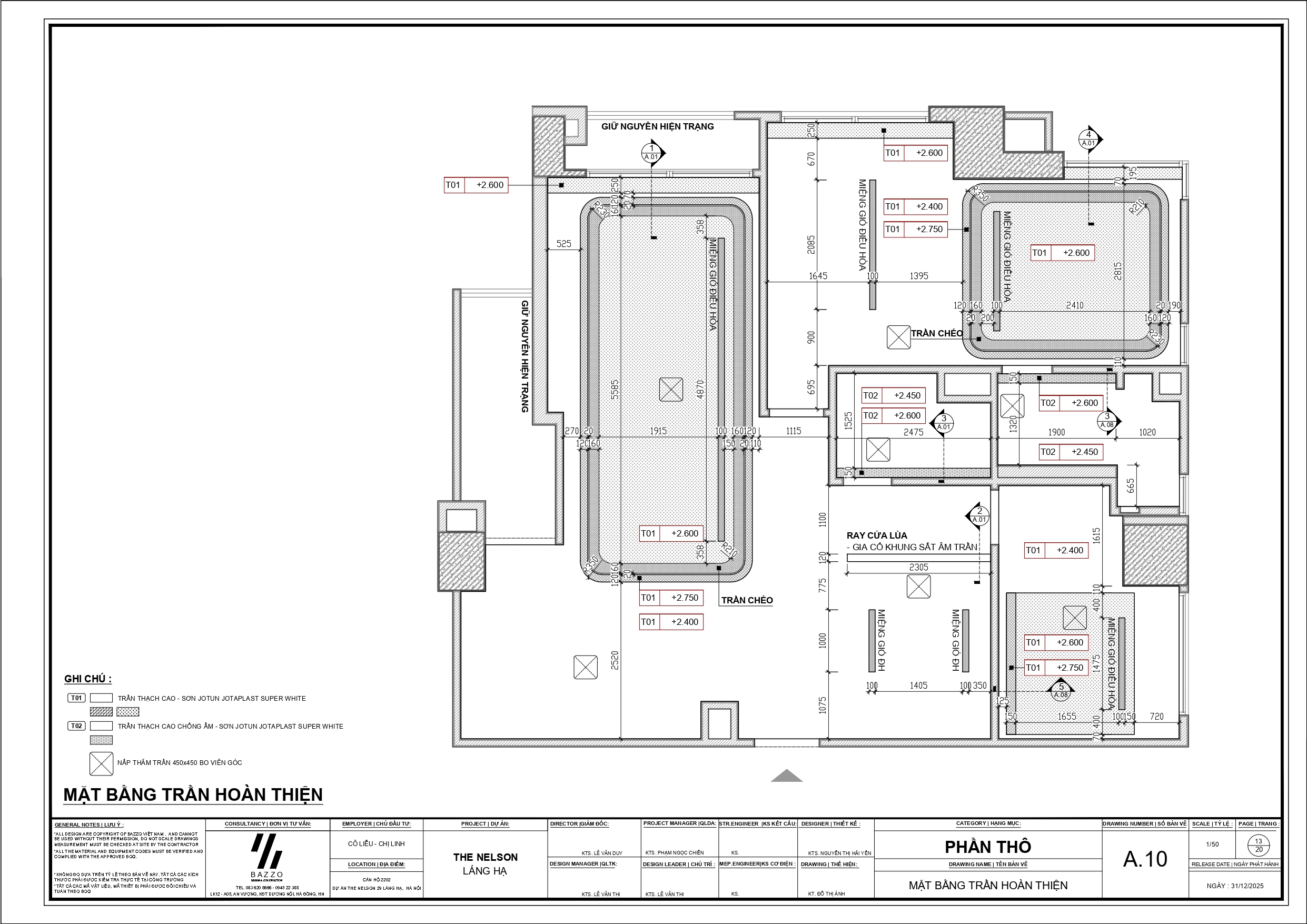

Nhóm đầu tiên liên quan đến phần xây dựng và các hệ thống kỹ thuật của công trình, như phá dỡ – xây mới, hoàn thiện sàn và trần, bố trí đèn, công tắc, ổ cắm, cấp thoát nước, điều hòa, thông gió và các hạng mục kỹ thuật liên quan.

Với công trình cải tạo, hồ sơ có thể bổ sung thêm chỉ dẫn hoặc phương án thi công để làm rõ phần nào cần giữ lại, phần nào cần thay đổi và cách xử lý phù hợp với hiện trạng

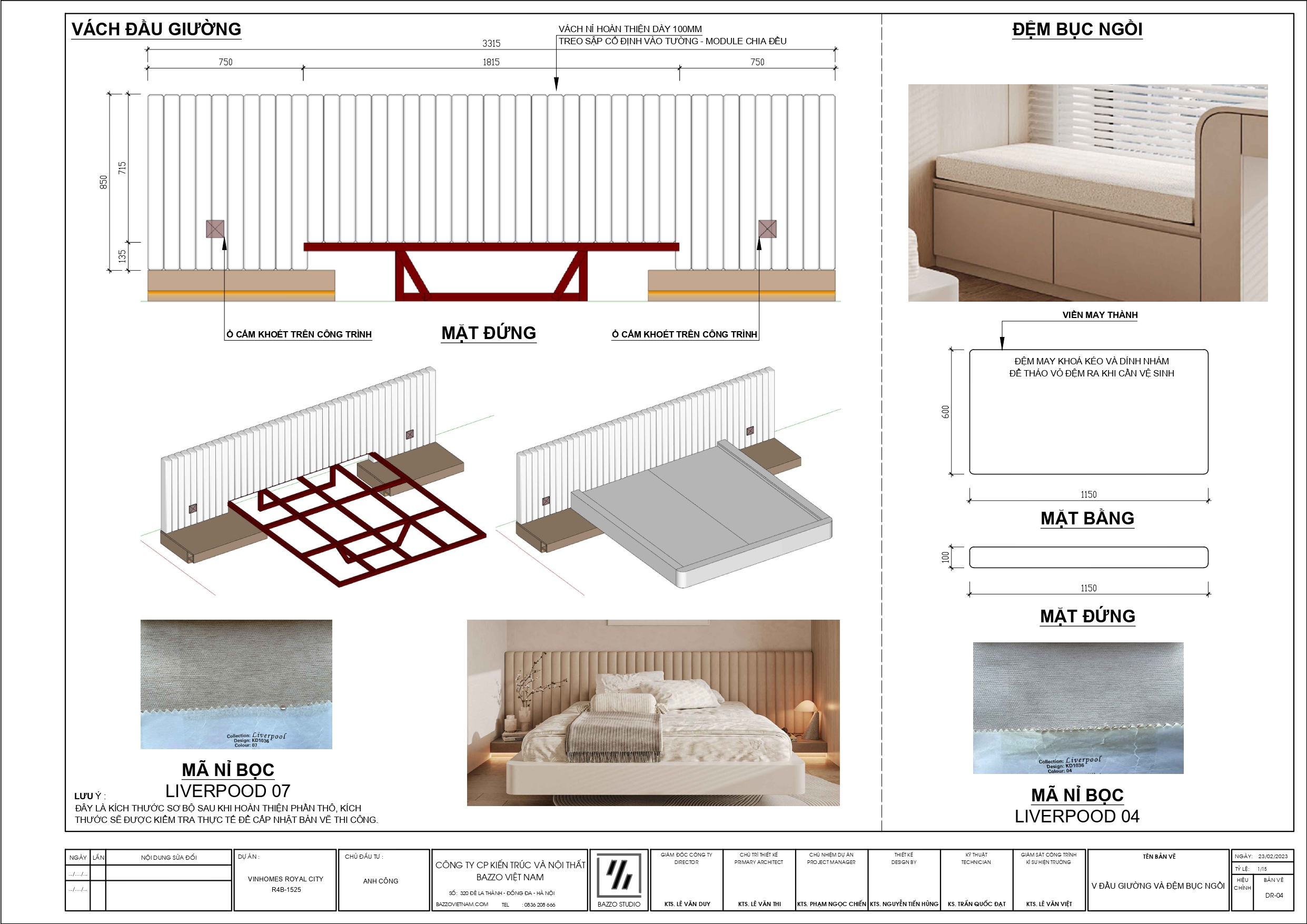

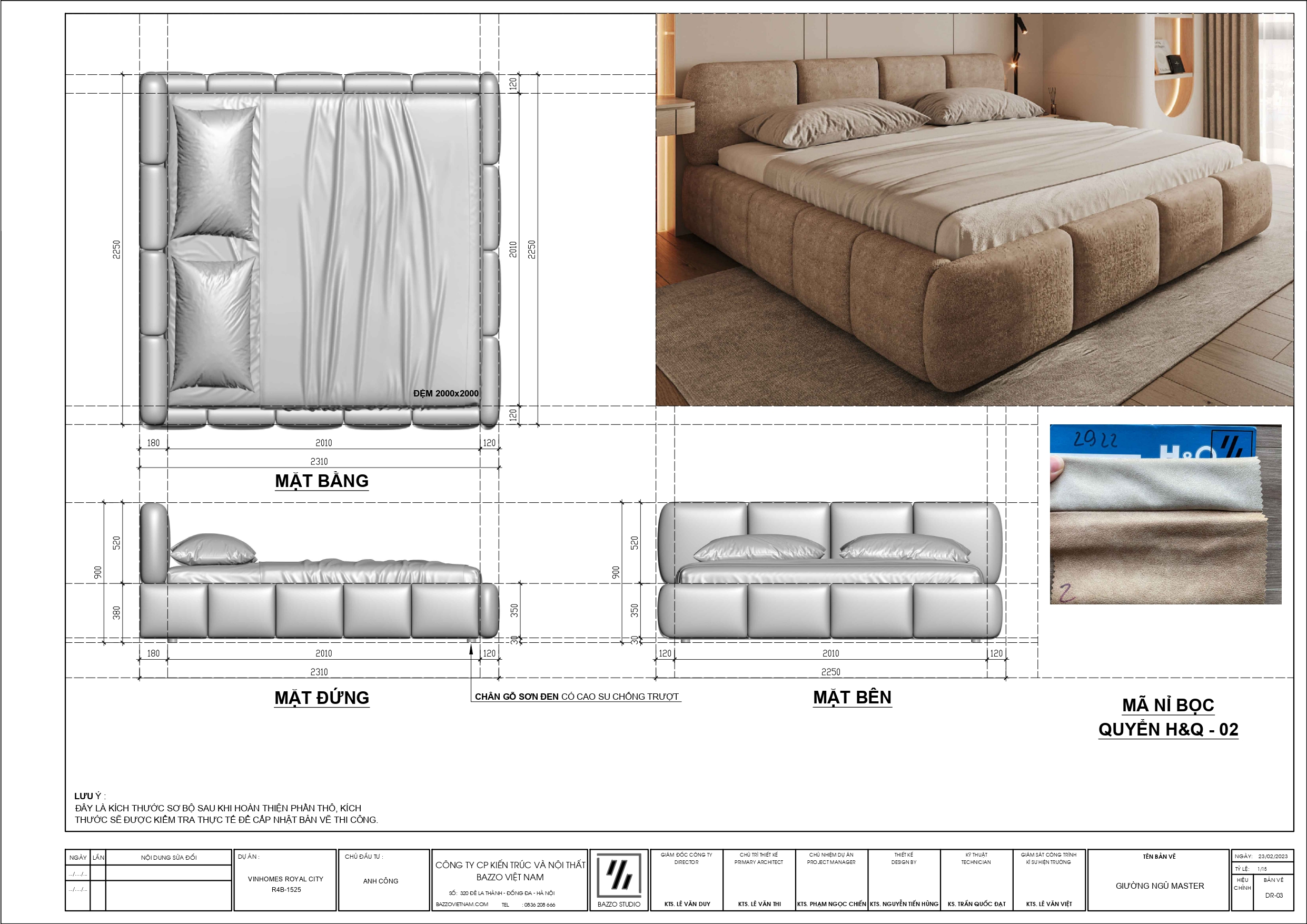

Nhóm bản vẽ triển khai nội thất thể hiện chi tiết từng hạng mục như tủ bếp, tủ quần áo, giường, bàn, hệ tủ và các sản phẩm được thiết kế riêng cho công trình.

Ở mỗi hạng mục, bản vẽ sẽ làm rõ kích thước, hình dáng, cấu tạo, vật liệu và phụ kiện sử dụng. Đây là những thông tin cần thiết để xưởng sản xuất và đội ngũ thi công biết chính xác món đồ cần làm như thế nào, lắp đặt ở đâu và hoàn thiện ra sao.

3. Vì sao hồ sơ thiết kế quan trọng khi thi công?

Hồ sơ thiết kế là cơ sở để những gì đã thống nhất ở giai đoạn thiết kế được triển khai đúng ngoài thực tế.

Với gia chủ, hồ sơ giúp hình dung rõ hơn căn nhà sẽ được bố trí và hoàn thiện như thế nào trước khi thi công. Từ cách sắp xếp không gian, màu sắc, vật liệu đến các hạng mục như trần, sàn, đèn hay đồ nội thất đều được thể hiện cụ thể để gia chủ kiểm tra và thống nhất trước.

Với kiến trúc sư, hồ sơ là cách thể hiện đầy đủ phương án thiết kế bằng những thông tin cụ thể như kích thước, vật liệu, vị trí và cấu tạo của từng hạng mục. Nhờ đó, ý tưởng không chỉ dừng lại ở hình ảnh 3D mà có đủ cơ sở để triển khai thực tế.

Với đội ngũ thi công và sản xuất, bản vẽ là căn cứ để biết từng hạng mục cần làm ở đâu, kích thước bao nhiêu, sử dụng vật liệu gì và liên kết với các phần khác như thế nào. Khi các bộ phận cùng làm việc dựa trên một bộ hồ sơ thống nhất, việc phối hợp cũng thuận lợi hơn và hạn chế những sai lệch trong quá trình thi công.

Vì vậy, một bộ hồ sơ thiết kế tốt không nằm ở việc có bao nhiêu trang bản vẽ, mà ở việc thông tin có đủ rõ và chi tiết để các bên cùng hiểu và triển khai đúng phương án đã thống nhất hay không.

Cách các phương án được chuyển từ bản vẽ thành công trình có thể được tham khảo thêm qua các dự án thiết kế nội thất của BAZZO.

4. BAZZO triển khai hồ sơ thiết kế nội thất như thế nào?

Tại BAZZO, hồ sơ được triển khai theo hướng từ tổng thể đến chi tiết, để phương án thiết kế có thể tiếp tục đi vào thi công thực tế.

• Bước 1: Khảo sát hiện trạng và chốt mặt bằng: Đo đạc, ghi nhận các điều kiện thực tế của công trình, sau đó tổ chức công năng và thống nhất phương án bố trí nội thất.

• Bước 2: Triển khai bản vẽ kỹ thuật: Từ phương án đã chốt, các hạng mục liên quan đến sàn, trần, chiếu sáng, điện, cấp thoát nước, điều hòa, thông gió… được thể hiện cụ thể để phục vụ thi công.

• Bước 3: Triển khai chi tiết nội thất: Các hạng mục như tủ bếp, tủ quần áo, giường, bàn hay hệ tủ được làm rõ về kích thước, cấu tạo, vật liệu và phụ kiện để phục vụ sản xuất và lắp đặt.

• Bước 4: Kiểm tra và đồng bộ hồ sơ: Các bản vẽ được rà soát để đảm bảo phần xây dựng, kỹ thuật và nội thất khớp với nhau trước khi đưa ra công trình.

Nhờ đó, gia chủ có thể hình dung rõ quá trình từ bản vẽ đến thi công, đồng thời dễ kiểm soát hơn để không gian hoàn thiện bám sát phương án đã thống nhất ban đầu.

Bạn có thể xem thêm các dự án thiết kế nội thất của BAZZO để tham khảo cách những phương án được triển khai từ bản vẽ đến không gian thực tế, hoặc theo dõi BAZZO trên Facebook để cập nhật thêm các công trình mới nhé.
